MaalonDrive® HighRes 10mm – Type 4
Im MaalonDrive® HighRes 10mm – Type 4 verbinden sich eine hohe Winkelauflösung mit beeindruckender Dynamik und unkomplizierter Schrittmotortechnik und daher einfachster Regelung.
Herzstück des Mikropositioniersystem ist ein spielfreies MaalonDrive® Getriebe mit einer Untersetzung von 160:1.
Die Abtriebswelle ist durch vorgespannte Kugellager präzise geführt und ermöglichen dadurch ein direktes Anbinden der Anwendung.
Vorteile
1) Hohe Wiederholgenauigkeit
2) Lebenslange Einmalschmierung
3) Vorgespannte Kugellagerung
4) Robuste Steuerung ohne Feedbacksystem
5) Spielfreiheit bei optimalem Fit zwischen Drehzahl und Auflösung
Technische Parameter
Die ausgewiesenen Werte basieren auf Berechnungen und Messverfahren der Micromotion
GmbH, die nach dem aktuellen Stand der Technik durchgeführt werden. Unsere Definitionen
finden Sie unter www.micromotion-drives.com. Für weitergehende Informationen
kontaktieren Sie bitte sales@micromotion.de.
Nr.
Parameter
Formelzeichen
Wert
Eigenschaften
P-003
Untersetzung
i
160 : 1
P-004
Selbsthemmung
ja
P-008
Wiederholgenauigkeit unidirektional
35.25 arcsec
P-009
Wiederholgenauigkeit bidirektional
20.675 arcmin
P-010
Positioniergenauigkeit
13.35 arcmin
P-011
Übertragungsgenauigkeit
26.7 arcmin
P-012
Positionierauflösung
0.1125 °
P-013
Verdrehsteifigkeit
8.25 Nm/rad
P-014
Lost motion
12 arcmin
P-015
Umkehrspiel
0 arcmin
P-016
Nennlastmoment
T
5 mNm
P-017
Spitzenlastmoment
T
10 mNm
P-018
Kollisionslastmoment
T
23 mNm
P-021
Nennantriebsdrehzahl
n
10000 min-1
P-022
Grenzantriebsdrehzahl
n
21000 min-1
P-023
Nennabtriebsdrehzahl
n
62.5 min-1
P-024
Grenzabtriebsdrehzahl
n
131.25 min-1
P-026
Losbrechmoment
T
75 μNm
P-027
Verlustdrehmoment lastfrei
T
50 μNm
P-028
Verlustdrehmoment bei Nennbetrieb
T
600 μNm
P-034
Lebensdauer bei Nennbetrieb
1000 h
P-035
Abtrieb Radialspiel
0 μm
P-036
Abtrieb Axialspiel
0 μm
P-037
Radialsteifigkeit
c
2.3 N/μm
P-038
Axialsteifigkeit
c
40 N/μm
P-039
Max. zul. radiale Last auf Abtriebswelle (außer Betrieb, Kraft konstant einwirkend)
F
55 N
P-040
Max. zul. radiale Last auf Abtriebswelle (außer Betrieb, Kraft stoßartig einwirkend)
F
20 N
P-041
Max. zul. radiale Last auf Abtriebswelle (im Betrieb, Kraft konstant einwirkend)
F
7 N
P-042
Max. zul. radiale Last auf Abtriebswelle (im Betrieb, Kraft stoßartig einwirkend)
F
7 N
P-043
Max. zul. axiale Last auf Abtriebswelle (außer Betrieb, Kraft konstant einwirkend)
F
150 N
P-044
Max. zul. axiale Last auf Abtriebswelle (außer Betrieb, Kraft stoßartig einwirkend)
F
50 N
P-045
Max. zul. axiale Last auf Abtriebswelle (im Betrieb, Kraft konstant einwirkend)
F
380 N
P-046
Max. zul. axiale Last auf Abtriebswelle (im Betrieb, Kraft stoßartig einwirkend)
F
127 N
P-055
Massenträgheitsmoment
I
923 * 10-4 gcm2
P-056
Gewicht
m
11 g
P-057
Min. zul. Umgebungstemperatur (außer Betrieb)
T
-35 °C
P-058
Min. zul. Umgebungstemperatur (im Betrieb)
T
-20 °C
P-059
Max. zul. Umgebungstemperatur (außer Betrieb)
T
130 °C
P-060
Max- zul. Umgebungstemperatur (im Betrieb)
T
70 °C
Motordaten: Schrittmotor AM 1020-2R-A0.25
P-100
Motorbauart
Stepper
P-102
Grenzdrehzahl des Motors
n
21000 min-1
P-103
Resonanzfrequenz des Motors (bei Nennstrom)
f
140 Hz
P-105
Haltemoment des Motors (stromlos)
T
0.2 mNm
P-109
Nennstrom des Motors
I
250 mA
P-111
Nennspannung des Motors
U
2 V
P-112
Phasenwiderstand des Motors
R
8 Ohm
P-113
Induktivität des Motors
L
2.4 mH
P-114
Amplitude Gegen-EMK des Motors
U
0.6 mV/rpm
P-115
Vollschrittwinkel des Motors
18 °
P-116
Schrittwinkelgenauigkeit des Motors
±1.8 °
P-117
Elektrische Zeitkonstante des Motors
t
0.32 ms
P-118
Max. zulässige Wicklungstemperatur des Motors
T
130 °C
P-119
Wärmewiderstand des Motors zwischen Wicklung und Gehäuse
Rth1
3.9 K/W
P-120
Wärmewiderstand des Motors zwischen Gehäuse und Umgebungsluft
Rth2
53.8 K/W
P-121
Thermische Zeitkonstante der Motorwicklung
τw1
3200 ms
P-122
Thermische Zeitkonstante des Motorgehäuses
τw2
200000 ms
P-123
Isolations- und Prüfspannung des Motors
U
200 V
Material Informationen
P-900
RoHS-konform
ja
P-901
Schmierstoff Getriebeabtriebslagerung
Longtime PD2
P-903
Schmierstoff Getriebeeinbausatz
Molykote BR 2 plus
P-904
Schmierstoff Motorlagerung
Synthetic light ester oil
P-908
Material Getriebeeinbausatz
NiFe
P-909
Material Getriebeabtriebslagerung
1.4108 DIN EN
P-911
Material Motorlagerung
Stainless steel
P-912
Material abtriebsseitiges Getriebegehäuse
1.4305 DIN EN
P-914
Material Motorgehäuse
Anodized aluminum
Grafiken

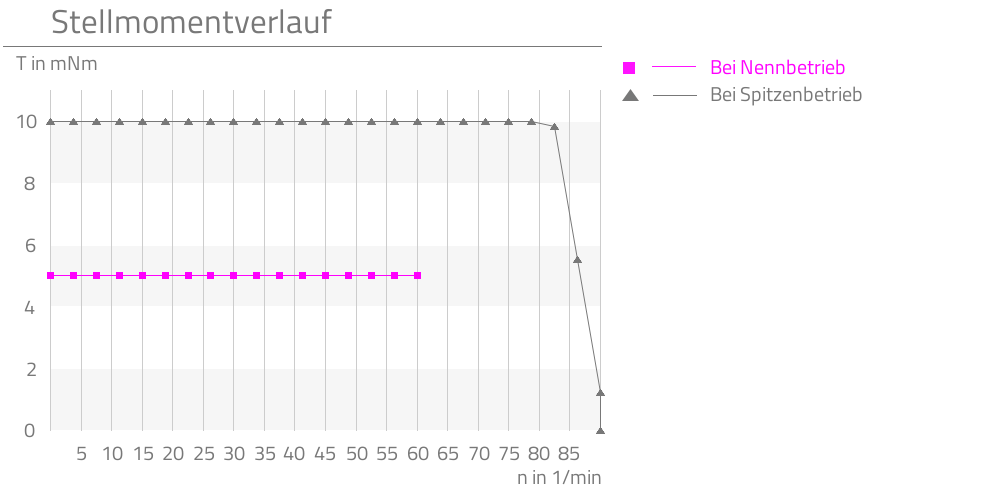

P-019
P-029
