MaalonDrive® UHV 10mm – Type 3
Das Mikropositioniergetriebe MaalonDrive® UHV 10mm – Type 3 wurde speziell für den Vakuumeinsatz entwickelt und mit einer kundenspezifischen Gestaltung der An- und Abtriebswelle versehen.
Für den Einsatz im Ultra Hochvakuum wird Fomblin als Schmierstoff sowohl in den Kugellagern als auch im Getriebeeinbausatz eingesetzt.
Sowohl die Antriebswelle als auch die Abtriebswelle werden durch vorgespannte Kugellager präzise geführt und ermöglichen dadurch ein direktes Anbinden der Anwendung.
Herzstück des Getriebes ist ein spielfreier MaalonDrive® Getriebeeinbausatz mit einer Untersetzung von 160:1.
Vorteile
1) Hohe Wiederholgenauigkeit
2) Vakuumschmierstoff
3) Hohlwelle durch zentrale Drehachse
4) Vorgespannte Kugellagerung
5) Spielfreiheit bei optimalem Fit zwischen Drehzahl und Untersetzungshöhe
Technische Parameter
Die ausgewiesenen Werte basieren auf Berechnungen und Messverfahren der Micromotion
GmbH, die nach dem aktuellen Stand der Technik durchgeführt werden. Unsere Definitionen
finden Sie unter www.micromotion-drives.com. Für weitergehende Informationen
kontaktieren Sie bitte sales@micromotion.de.
Nr.
Parameter
Formelzeichen
Wert
Eigenschaften
P-001
Vakuumtauglich
HV
P-003
Untersetzung
i
160 : 1
P-004
Selbsthemmung
ja
P-006
Hohlwelle
1.2
P-008
Wiederholgenauigkeit unidirektional
22.5 arcsec
P-009
Wiederholgenauigkeit bidirektional
30 arcmin
P-010
Positioniergenauigkeit
12 arcmin
P-011
Übertragungsgenauigkeit
24 arcmin
P-013
Verdrehsteifigkeit
8.25 Nm/rad
P-014
Lost motion
18 arcmin
P-015
Umkehrspiel
0 arcmin
P-016
Nennlastmoment
T
5 mNm
P-017
Spitzenlastmoment
T
10 mNm
P-018
Kollisionslastmoment
T
23 mNm
P-021
Nennantriebsdrehzahl
n
1000 min-1
P-022
Grenzantriebsdrehzahl
n
1000 min-1
P-023
Nennabtriebsdrehzahl
n
6.25 min-1
P-024
Grenzabtriebsdrehzahl
n
6.25 min-1
P-026
Losbrechmoment
T
330 μNm
P-027
Verlustdrehmoment lastfrei
T
220 μNm
P-028
Verlustdrehmoment bei Nennbetrieb
T
1380 μNm
P-034
Lebensdauer bei Nennbetrieb
500 h
P-035
Abtrieb Radialspiel
0 μm
P-036
Abtrieb Axialspiel
0 μm
P-037
Radialsteifigkeit
c
1.35 N/μm
P-038
Axialsteifigkeit
c
40 N/μm
P-039
Max. zul. radiale Last auf Abtriebswelle (außer Betrieb, Kraft konstant einwirkend)
F
40 N
P-040
Max. zul. radiale Last auf Abtriebswelle (außer Betrieb, Kraft stoßartig einwirkend)
F
15 N
P-041
Max. zul. radiale Last auf Abtriebswelle (im Betrieb, Kraft konstant einwirkend)
F
5 N
P-042
Max. zul. radiale Last auf Abtriebswelle (im Betrieb, Kraft stoßartig einwirkend)
F
5 N
P-043
Max. zul. axiale Last auf Abtriebswelle (außer Betrieb, Kraft konstant einwirkend)
F
150 N
P-044
Max. zul. axiale Last auf Abtriebswelle (außer Betrieb, Kraft stoßartig einwirkend)
F
50 N
P-045
Max. zul. axiale Last auf Abtriebswelle (im Betrieb, Kraft konstant einwirkend)
F
380 N
P-046
Max. zul. axiale Last auf Abtriebswelle (im Betrieb, Kraft stoßartig einwirkend)
F
127 N
P-047
Max. zul. radiale Last auf Antriebswelle (außer Betrieb, Kraft konstant einwirkend)
F
15 N
P-048
Max. zul. radiale Last auf Antriebswelle (außer Betrieb, Kraft stoßartig einwirkend)
F
6 N
P-049
Max. zul. radiale Last auf Antriebswelle (im Betrieb, Kraft konstant einwirkend)
F
6 N
P-050
Max. zul. radiale Last auf Antriebswelle (im Betrieb, Kraft stoßartig einwirkend)
F
6 N
P-051
Max. zul. axiale Last auf Antriebswelle (außer Betrieb, Kraft konstant einwirkend)
F
64 N
P-052
Max. zul. axiale Last auf Antriebswelle (außer Betrieb, Kraft stoßartig einwirkend)
F
20 N
P-053
Max. zul. axiale Last auf Antriebswelle (im Betrieb, Kraft konstant einwirkend)
F
185 N
P-054
Max. zul. axiale Last auf Antriebswelle (im Betrieb, Kraft stoßartig einwirkend)
F
66 N
P-055
Massenträgheitsmoment
I
60 * 10-4 gcm2
P-056
Gewicht
m
6 g
P-057
Min. zul. Umgebungstemperatur (außer Betrieb)
T
-80 °C
P-058
Min. zul. Umgebungstemperatur (im Betrieb)
T
-10 °C
P-059
Max. zul. Umgebungstemperatur (außer Betrieb)
T
150 °C
P-060
Max- zul. Umgebungstemperatur (im Betrieb)
T
120 °C
Material Informationen
P-900
RoHS-konform
ja
P-901
Schmierstoff Getriebeabtriebslagerung
FomblinGRM60
P-902
Schmierstoff Getriebeantriebslagerung
FomblinGRM60
P-903
Schmierstoff Getriebeeinbausatz
FomblinGRM60
P-908
Material Getriebeeinbausatz
NiFe
P-909
Material Getriebeabtriebslagerung
1.4108 DIN EN
P-910
Material Getriebeantriebslagerung
1.4108 DIN EN
P-912
Material abtriebsseitiges Getriebegehäuse
1.4305 DIN EN
P-913
Material antriebsseitiges Getriebegehäuse
1.4305 DIN EN
Grafiken

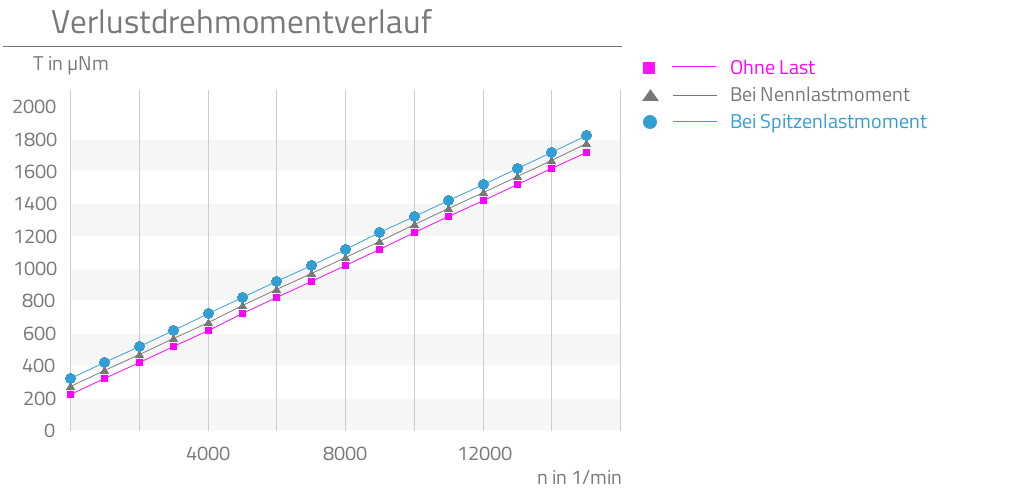

P-029
