MaalonDrive® Hollow 8mm – Type 2
Das Mikropositioniergetriebe MaalonDrive® Hollow 8mm – Type 2 zeichnet sich besonders durch seine Hohlwelle bei minimalen Außenabmessungen aus.
Durch die Hohlwelle auf der zentralen Drehachse des Getriebes können optische oder elektrische Signale geführt werden wodurch sich ein einfacher und bauraumsparender konstruktiver Aufbau realisieren lässt.
Im Kern des Mikrogetriebes findet sich ein spielfreies MaalonDrive® Getriebe mit einer Untersetzung von 120:1.
Durch die vorgespannten Kugellager sowohl bei der Antriebswelle als auch der Abtriebswelle werden diese präzise geführt und die Anwendung kann direkt angebunden werden.
Vorteile
1) Schnelle Lieferbarkeit
2) Hohe Wiederholgenauigkeit
3) Hohlwelle durch zentrale Drehachse
4) Vorgespannte Kugellagerung
5) Spielfreiheit bei Drehzahl optimierter Untersetzung
Technische Parameter
Die ausgewiesenen Werte basieren auf Berechnungen und Messverfahren der Micromotion
GmbH, die nach dem aktuellen Stand der Technik durchgeführt werden. Unsere Definitionen
finden Sie unter www.micromotion-drives.com. Für weitergehende Informationen
kontaktieren Sie bitte sales@micromotion.de.
Nr.
Parameter
Formelzeichen
Wert
Eigenschaften
P-003
Untersetzung
i
120 : 1
P-004
Selbsthemmung
ja
P-006
Hohlwelle
1
P-008
Wiederholgenauigkeit unidirektional
15 arcsec
P-009
Wiederholgenauigkeit bidirektional
20 arcmin
P-010
Positioniergenauigkeit
20 arcmin
P-011
Übertragungsgenauigkeit
30 arcmin
P-013
Verdrehsteifigkeit
2.67 Nm/rad
P-014
Lost motion
20 arcmin
P-015
Umkehrspiel
0 arcmin
P-016
Nennlastmoment
T
18 mNm
P-017
Spitzenlastmoment
T
37 mNm
P-018
Kollisionslastmoment
T
92 mNm
P-021
Nennantriebsdrehzahl
n
15000 min-1
P-022
Grenzantriebsdrehzahl
n
50000 min-1
P-023
Nennabtriebsdrehzahl
n
125 min-1
P-024
Grenzabtriebsdrehzahl
n
416.667 min-1
P-026
Losbrechmoment
T
97.5 μNm
P-027
Verlustdrehmoment lastfrei
T
65 μNm
P-028
Verlustdrehmoment bei Nennbetrieb
T
620 μNm
P-034
Lebensdauer bei Nennbetrieb
1000 h
P-035
Abtrieb Radialspiel
0 μm
P-036
Abtrieb Axialspiel
0 μm
P-037
Radialsteifigkeit
c
0.87 N/μm
P-038
Axialsteifigkeit
c
18.5 N/μm
P-039
Max. zul. radiale Last auf Abtriebswelle (außer Betrieb, Kraft konstant einwirkend)
F
20 N
P-040
Max. zul. radiale Last auf Abtriebswelle (außer Betrieb, Kraft stoßartig einwirkend)
F
5 N
P-041
Max. zul. radiale Last auf Abtriebswelle (im Betrieb, Kraft konstant einwirkend)
F
3 N
P-042
Max. zul. radiale Last auf Abtriebswelle (im Betrieb, Kraft stoßartig einwirkend)
F
3 N
P-043
Max. zul. axiale Last auf Abtriebswelle (außer Betrieb, Kraft konstant einwirkend)
F
64 N
P-044
Max. zul. axiale Last auf Abtriebswelle (außer Betrieb, Kraft stoßartig einwirkend)
F
20 N
P-045
Max. zul. axiale Last auf Abtriebswelle (im Betrieb, Kraft konstant einwirkend)
F
185 N
P-046
Max. zul. axiale Last auf Abtriebswelle (im Betrieb, Kraft stoßartig einwirkend)
F
66 N
P-047
Max. zul. radiale Last auf Antriebswelle (außer Betrieb, Kraft konstant einwirkend)
F
25 N
P-048
Max. zul. radiale Last auf Antriebswelle (außer Betrieb, Kraft stoßartig einwirkend)
F
8 N
P-049
Max. zul. radiale Last auf Antriebswelle (im Betrieb, Kraft konstant einwirkend)
F
11 N
P-050
Max. zul. radiale Last auf Antriebswelle (im Betrieb, Kraft stoßartig einwirkend)
F
8 N
P-051
Max. zul. axiale Last auf Antriebswelle (außer Betrieb, Kraft konstant einwirkend)
F
49 N
P-052
Max. zul. axiale Last auf Antriebswelle (außer Betrieb, Kraft stoßartig einwirkend)
F
15 N
P-053
Max. zul. axiale Last auf Antriebswelle (im Betrieb, Kraft konstant einwirkend)
F
147.5 N
P-054
Max. zul. axiale Last auf Antriebswelle (im Betrieb, Kraft stoßartig einwirkend)
F
61 N
P-055
Massenträgheitsmoment
I
28 * 10-4 gcm2
P-056
Gewicht
m
4 g
P-057
Min. zul. Umgebungstemperatur (außer Betrieb)
T
-80 °C
P-058
Min. zul. Umgebungstemperatur (im Betrieb)
T
-20 °C
P-059
Max. zul. Umgebungstemperatur (außer Betrieb)
T
150 °C
P-060
Max- zul. Umgebungstemperatur (im Betrieb)
T
120 °C
Material Informationen
P-900
RoHS-konform
ja
P-901
Schmierstoff Getriebeabtriebslagerung
Asonic GLY32
P-902
Schmierstoff Getriebeantriebslagerung
Longtime PD2
P-908
Material Getriebeeinbausatz
NiFe
P-909
Material Getriebeabtriebslagerung
1.4108 DIN EN
P-910
Material Getriebeantriebslagerung
1.4108 DIN EN
P-912
Material abtriebsseitiges Getriebegehäuse
1.4305 DIN EN
P-913
Material antriebsseitiges Getriebegehäuse
1.4305 DIN EN

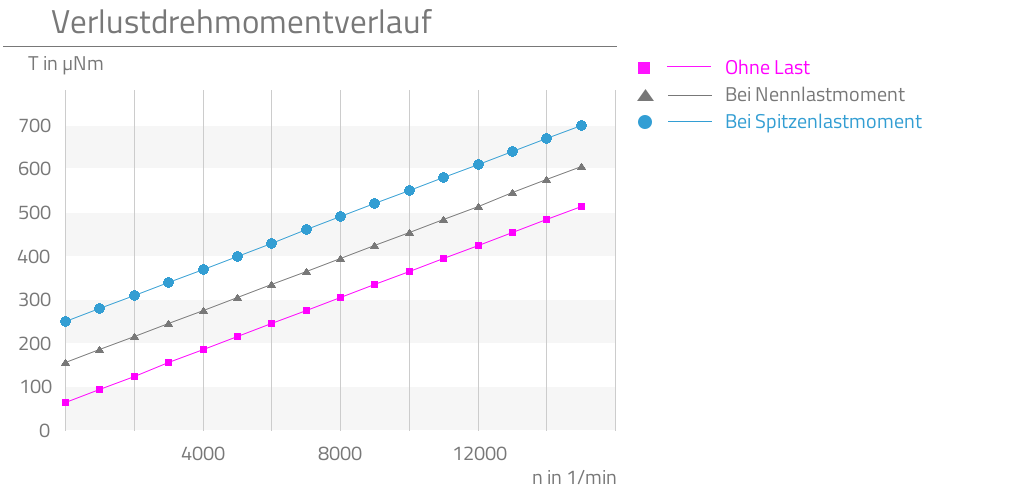

Grafiken
P-029
